臨西原油儲罐浮頂中央排水系統

原油儲罐浮頂中央排水系統

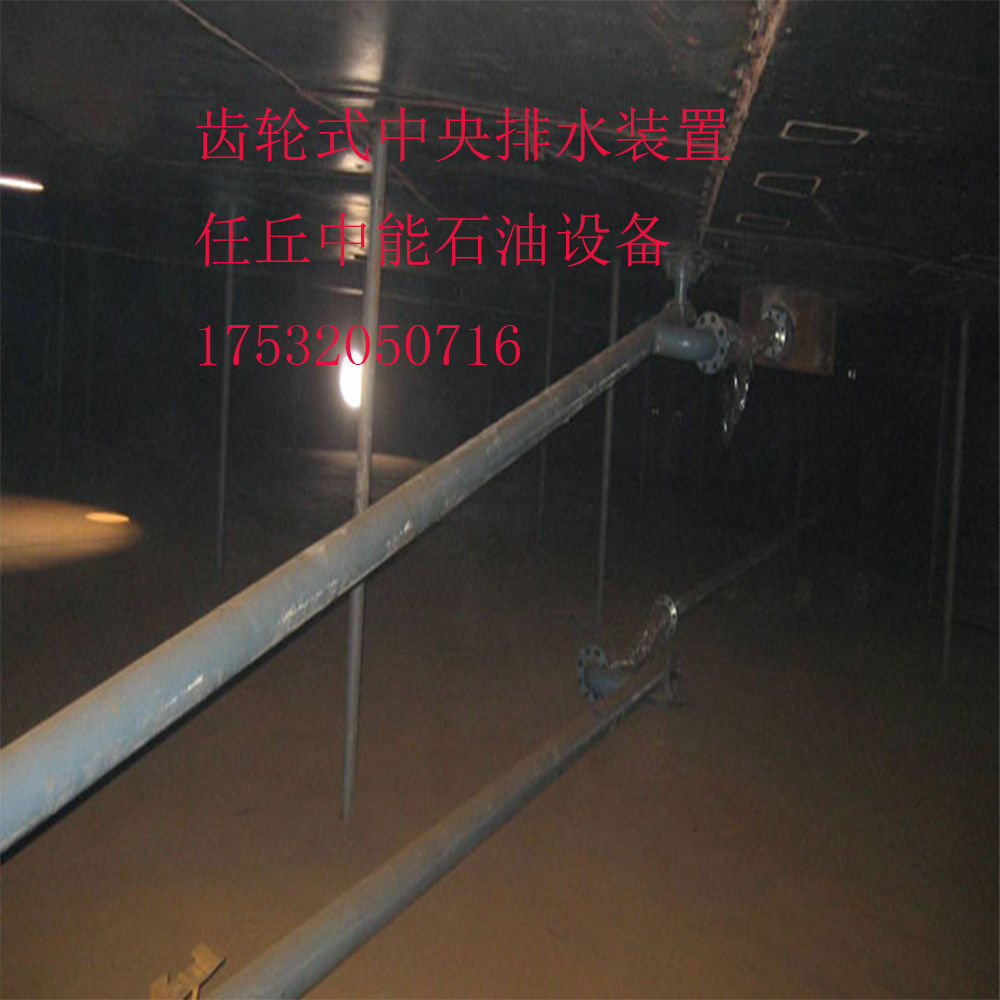

齒輪式排水系統由四只柔性管接頭和齒輪箱以及相應尺寸的管系(鋼管、齒輪箱/彎頭/限位鉸鏈配對法蘭/支架)組成。

本中央排水裝置采用的方式是在兩硬管（鋼管）的連接處用金屬軟管聯通，在上鉸鏈處也同樣用金屬軟管連通（浮球閥）。軟管是采用復合管所構成，密封效果好。

在浮盤上下運動時兩硬管的連接處采用了齒輪張合上下鋼管，使得兩硬管的角度變化保持一致，約束了四根金屬軟管的變形保持一致，使軟管的撓性變形角遠遠小于其它形式排水結構；在浮盤的上鉸鏈處采用了允許軸向一定范圍內運動結構，克服了以往產品無法滿足浮盤軸向旋轉運動產生強大應力。本產品的排水管直徑為DN100-200mm，可適應2000m3－150000 m3的油罐,能承受1Mpa的工作壓力，根據需要可設置多套排水裝置。
